Erdungsbänder
Bänder in den Ausführungen:
blank, feuerverzinkt Z500, V2, V4 erhältlich.
| Abmessung | ca. Gewicht je mtr | Ringgewichte | Rollenlänge | |
|---|---|---|---|---|
| 30×3,0 mm | 0,710 kg | 50 kg | ca. 70 mtr | |
| 30×3,5 mm | 0,825 kg | 25 kg | ca. 30 mtr | |
| 30×3,5 mm | 0,825 kg | 50 kg | ca. 60 mtr | |
| 40×4,0 mm | 1,256 kg | 50 kg | ca. 40 mtr | |
| 50×4,0 mm | 1,570 kg | 50 kg | ca. 35 mtr |
- Weitere Abmessungen und Ringgewichte auf Anfrage.
- Verpackung auf EWP / Europalette

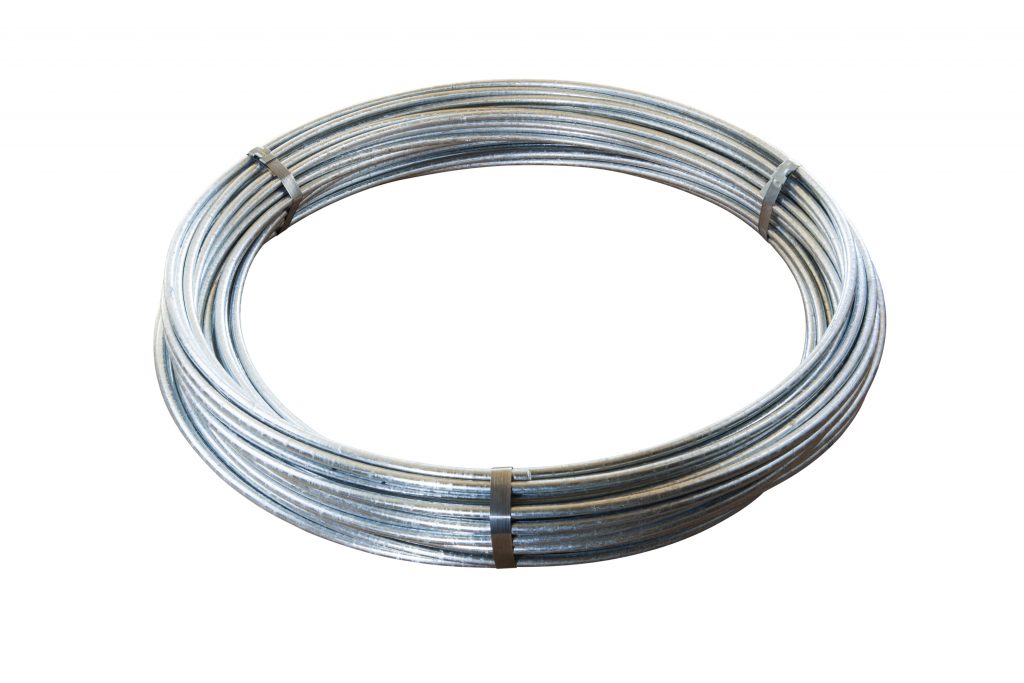

Erdungsdraht
Runddrähte in den Ausführungen
feuerverzinkt Z350, V2, V4 erhältlich.
| Abmessung je mtr | Ausführung | Ringgewichte | Rollenlänge |
|---|---|---|---|
| 10 mm | Ring | 25 kg | ca. 40 mtr |
| 10 mm | Ring | 50 kg | ca. 80 mtr |
| 10 mm | Stab | 0,93 kg | 1,5 mtr |
- Weitere Abmessungen und Ringgewichte auf Anfrage.
- Verpackung EWP / Europalette
Tiefenerder & Zubehör
| Bezeichnung | Ø Durchmesser | Werkstoff | Länge |
|---|---|---|---|
| Tiefenerder verzinkt | 20 mm | St / fvz | 1500 mm |
| Tiefenerder V4a | 20 mm | V4a | 1500 mm |
| Verbinder für Tiefenerder/Runddraht | 20 mm / 8-10 mm | V4a | – |
| Schlagspitze | 20 mm | St / fvz | – |
Verbinder
Kreuzverbinder für unter und oberirdische Verbindungen
| Bezeichnung | Klemmbereich | Werkstoff | Schraube |
|---|---|---|---|
| Kreuzverbinder ohne Zwischenplatte | rd/rd 8-10 / 8-10 mm rd/fl 8-10 / 30 mm fl/fl 30 / 30 mm | St/tZn | M8 |
| Kreuzverbinder ohne Zwischenplatte | rd/rd 8-10 / 8-10 mm rd/fl 8-10 / 30 mm fl/fl 30 / 30 mm | V4 | M8 |
| Kreuzverbinder ohne Zwischenplatte | fl/fl 30 / 30 mm | St/tZn | M8 |
| Kreuzverbinder mit Zwischenplatte | rd/rd 8-10 / 8-10 mm rd/fl 8-10 / 30 mm fl/fl 30 / 30 mm | St/tZn | M8 |
| KPT-Verbinder | rd/fl 8-10 / 30 mm | St/tZn | M10 |
| Diagonalverbinder | rd/rd 8-10 / 8-10 mm rd/fl 8-10 / 30 mm fl/fl 30 / 30 mm | St/tZn | M10 |

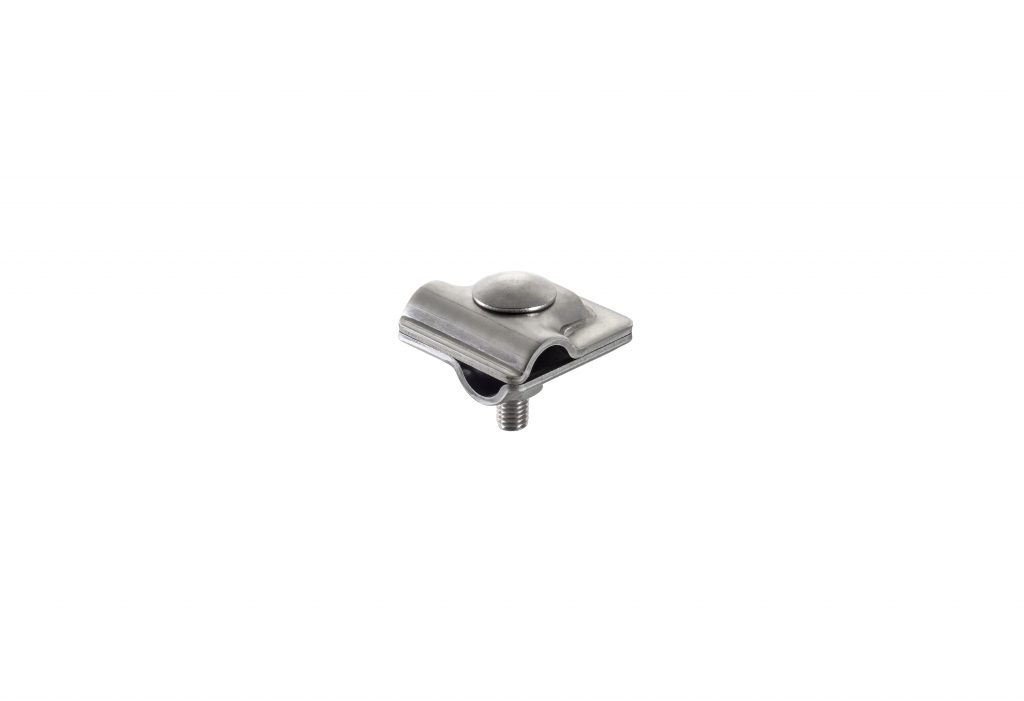

Multiklemme
| Bezeichnung | Klemmbereich | Werkstoff | Schraube |
|---|---|---|---|
| Multiklemme | rd/rd 8-10 / 8-10mm | verzinkt | M10 |
| Multiklemme | rd/rd 8-10 / 8-10mm | V4 | M10 |
Bewehrungsklemme
| Bezeichnung | Klemmbereich | Werkstoff | Schraube |
|---|---|---|---|
| Bewehrungsklemme | rd 6-22 mm fl 30-40 mm | St/tZn | M10 |
| Bewehrungsklemme +rd | rd 6-10 mm rd 6-22 mm fl 30-40 mm | St/tZn | M10 |
| Bewehrungsklemme | rd 8-10 mm rd 8-10 mm | blank | M10 |
| Bewehrungsklemme mit Druckbügel | rd 6-20 mm rd 6-10 mm fl 30-40 mm | blank | M10 |

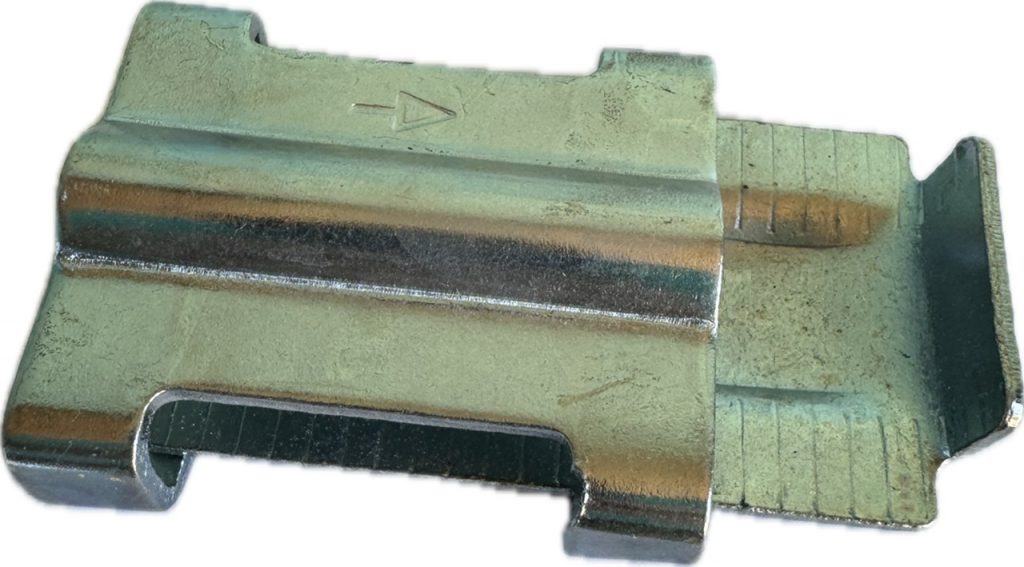

Keilverbinder
| Bezeichnung | Klemmbereich | Werkstoff | Schrauben |
|---|---|---|---|
| Keilverbinder / Schlagverbinder | rd/fl 8-10mm / 40 mm fl/fl 40 / 40mm | St/tZn | – |

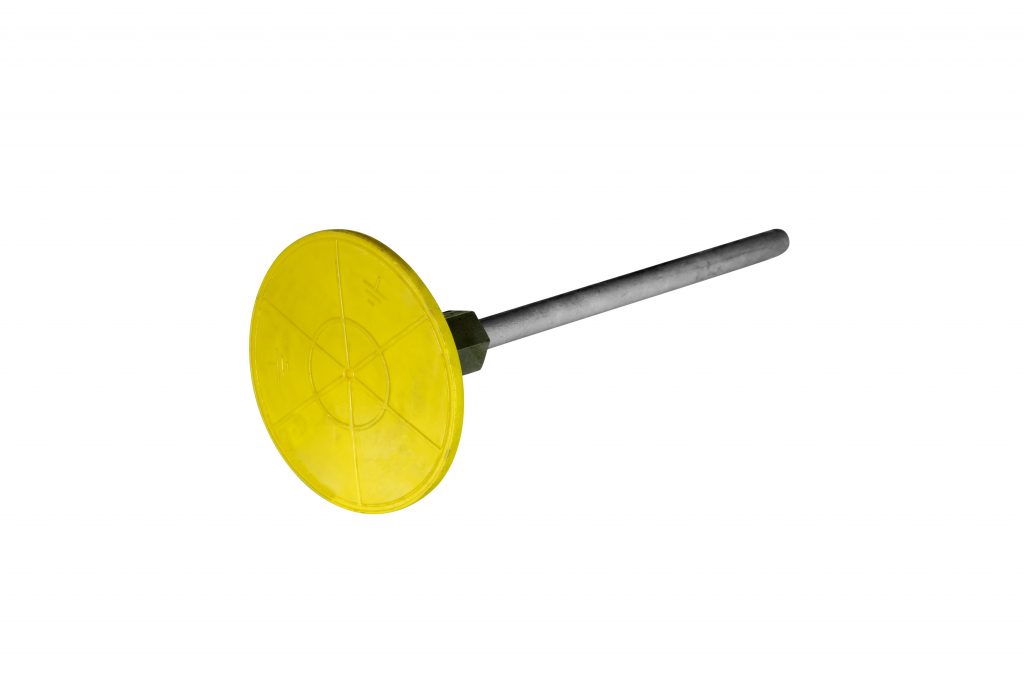

Erdungsfestpunkt & Zubehör
| Bezeichnung | Abmessung | Werkstoff | Gewinde | |||
|---|---|---|---|---|---|---|
| Anschlussplatte | Anschlussachse | Platte | Achse | Platte | Achse | |
| Anschlussplatte für Erdungsfestpunkt in Edelstahl | Ø 80 mm | – / – | V4a | – | M10 / M12 | – |
| Anschlussachse für Erdungsfestpunkt in Edelstahl | – | Ø 10 mm / 180 mm | – | St / fvz | – | M10 |
| Anschlussachse für Erdungsfestpunkt in Edelstahl | – | Ø 10 mm / 180 mm | – | V4a | – | M10 |
| Erdungsfestpunkt mit Anschlussachse in verzinkt | Ø 80 mm | Ø 10 mm / 180 mm | V4a | St / fvz | M10 / M12 | M10 |
| Erdungsfestpunkt mit Anschlussachse in Edelstahl | Ø 80 mm | Ø 10 mm / 180 mm | V4a | V4a | M10 / M12 | M10 |
| Bezeichnung | Klemmbereich | Werkstoff | Gewindebolzen | |||
| Rund | Flach | Klemme | Gewindestab | |||
| Anschlussklemme V4a mit Gewindebolzen in V4a | 8 – 10 mm | 30 x 3,5 mm | V4a | V4a | M10 x 50mm | |
| Anschlussklemme fvz mit Gewindebolzen | 8 – 10 mm | 40 x 3,5 mm | fvz | fvz | M10 x 50mm | |
Zubehör
| Bild | Bezeichnung | Funktion |
|---|---|---|
 | Mauerkragen 8 -10 mm | Abdichtung Runddraht/Erdungsfestpunkt |
 | Mauerkragen 30×3,5 | Abdichtung Bandstahl |
 | UFO 10 mm | Abdichtung Runddraht/Erdungsfestpunkt |
 | Korrosionsschutzbinde 50 mm | Schutz für Verbindungen im Erdreich |
| Kreuzprofilstaberder 50x50x3 – 1500 mm | mobile Erdung |
